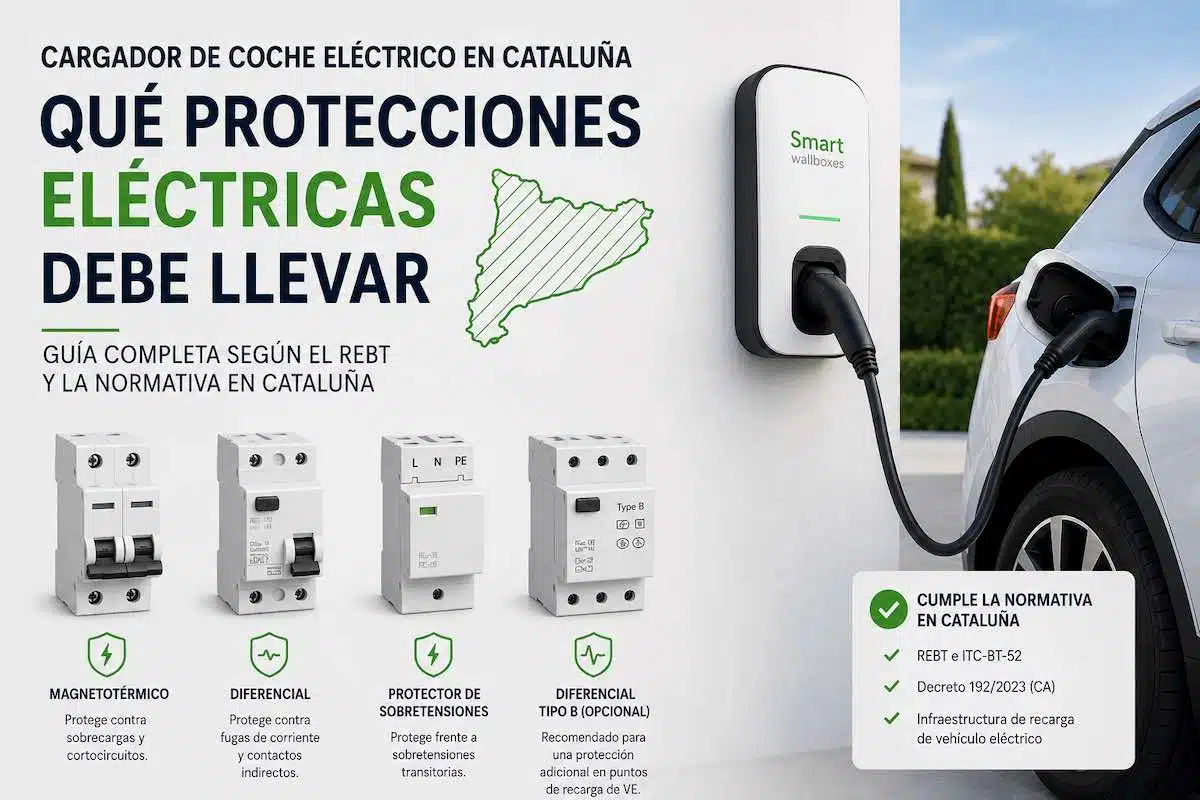

Todo lo que debes saber sobre que protecciones debe llevar un cargador de coche eléctrico y la seguridad eléctrica en puntos de recarga domésticos y comunitarios
Uno de los errores más frecuentes al instalar un cargador para coche eléctrico es pensar únicamente en el Wallbox y olvidarse de uno de los aspectos más importantes de toda la instalación: las protecciones eléctricas.
Actualmente, muchos problemas en instalaciones de recarga aparecen por:
- diferenciales incorrectos,
- magnetotérmicos mal dimensionados,
- ausencia de protección contra sobretensiones,
- instalaciones antiguas,
- o configuraciones que no cumplen correctamente la normativa.
En una instalación de vehículo eléctrico, las protecciones no solo son importantes para cumplir la normativa. Son fundamentales para:
- garantizar la seguridad,
- proteger la vivienda,
- evitar disparos aleatorios,
- proteger el vehículo,
- y asegurar la estabilidad de la carga durante años.
En este artículo explicamos qué protecciones necesita realmente un cargador de coche eléctrico, cuándo son obligatorias y cuáles son los errores más habituales que encontramos en instalaciones reales en Cataluña.
¿Por qué un cargador necesita protecciones específicas?
Un coche eléctrico no se comporta como un electrodoméstico convencional.
Durante horas puede estar consumiendo:
- 16A,
- 20A,
- 32A,
- o incluso más en instalaciones trifásicas.
Eso significa:
- consumo continuo,
- alta carga térmica,
- electrónica sensible,
- y generación de corrientes residuales específicas.
Además, los cargadores modernos incorporan:
- electrónica de potencia,
- convertidores,
- comunicación digital,
- y gestión inteligente de carga.
Todo esto hace que la instalación necesite una protección correctamente estudiada.
Normativa aplicable
En España, las instalaciones de recarga deben cumplir:
- Reglamento Electrotécnico de Baja Tensión (REBT)
- ITC-BT-52
- normativa de protección diferencial
- protección frente a sobretensiones
- y requisitos específicos de vehículo eléctrico.
Dependiendo del tipo de cargador y de las protecciones integradas, la instalación puede variar considerablemente.
Magnetotérmico: la primera protección básica
El magnetotérmico protege frente a:
- sobrecargas,
- cortocircuitos,
- y excesos de intensidad.
Es una de las protecciones más importantes de toda la instalación.
Qué ocurre si está mal dimensionado
En muchas instalaciones antiguas encontramos:
- magnetotérmicos demasiado pequeños,
- protecciones trabajando continuamente al límite,
- o calentamientos excesivos.
Por ejemplo:
Un cargador doméstico de 7,4 kW suele funcionar a 230V y 32A, una intensidad considerable para una instalación residencial si se mantiene durante muchas horas continuadas.
Si la protección:
- es de mala calidad,
- está deteriorada,
- o trabaja constantemente al límite,
puede acabar:
- calentándose,
- degradándose,
- o disparando de forma aleatoria.
Diferencial: la protección más importante
El diferencial protege frente a:
- fugas eléctricas,
- contactos indirectos,
- y riesgos eléctricos para las personas.
En instalaciones de vehículo eléctrico esto es especialmente importante debido a la electrónica de potencia utilizada por los cargadores y por el propio vehículo.
Diferencial tipo A
Es el más habitual actualmente.
Protege frente a:
- fugas alternas,
- y determinadas corrientes pulsantes.
Muchos cargadores modernos trabajan correctamente con diferencial tipo A siempre que incorporen detección interna de fugas DC.
Diferencial tipo B
Es una protección más avanzada.
Permite detectar:
- fugas alternas,
- continuas,
- y corrientes complejas.
Tradicionalmente era obligatorio en muchas instalaciones de vehículo eléctrico.
Sin embargo, actualmente muchos cargadores incorporan detección DC integrada de 6 mA.
Eso permite utilizar diferencial tipo A sin necesidad de instalar un costoso diferencial tipo B externo.
Qué es la detección de fugas DC
Es una de las funciones más importantes actualmente en un cargador moderno.
Los vehículos eléctricos pueden generar:
- corrientes residuales continuas,
- conocidas como fugas DC.
Estas corrientes pueden:
- saturar diferenciales tradicionales,
- impedir su correcto funcionamiento,
- y comprometer la seguridad.
Por eso muchos fabricantes incorporan detector de fuga DC integrado.
Actualmente es una característica muy recomendable.
Sobretensiones: una protección cada vez más importante
Muchos usuarios desconocen este punto.
Pero hoy en día una sobretensión puede dañar:
- el cargador,
- el vehículo,
- el inversor solar,
- o la electrónica doméstica.
Especialmente en viviendas con:
- placas solares,
- baterías,
- domótica,
- o electrónica avanzada.
Tipos de sobretensiones
Sobretensiones transitorias
Son picos rápidos provocados por:
- tormentas,
- maniobras de red,
- o conmutaciones eléctricas.
Sobretensiones permanentes
Se producen cuando la tensión de la red supera los límites normales durante más tiempo.
Pueden provocar daños importantes.
Protección combinada
Actualmente muchas instalaciones modernas incorporan:
- protección contra sobretensiones permanentes,
- y transitorias.
Especialmente en instalaciones fotovoltaicas.
Sección de cable: otro aspecto crítico
Una instalación de vehículo eléctrico trabaja durante muchas horas con consumos elevados.
Por eso:
- la sección del cable,
- la distancia,
- y la caída de tensión
son fundamentales.
Un cable insuficiente puede provocar:
- calentamientos,
- pérdidas,
- limitaciones de potencia,
- y degradación de la instalación.
Problemas habituales que vemos en instalaciones reales
1. Diferenciales incompatibles
Muy habitual en edificios antiguos.
Provoca:
- disparos aleatorios,
- cortes durante la carga,
- problemas nocturnos.
2. Magnetotérmicos trabajando al límite
Especialmente en cargadores configurados a 32A durante muchas horas.
3. Cuadros eléctricos saturados
En Barcelona encontramos muchos cuadros:
- antiguos,
- pequeños,
- sin espacio,
- o mal organizados.
A veces es necesario adaptar o ampliar el cuadro eléctrico.
4. Protecciones de baja calidad
En instalaciones exigentes esto acaba generando:
- calentamientos,
- disparos,
- fallos prematuros.
Protecciones en parkings comunitarios
En garajes comunitarios las exigencias suelen ser mayores.
Es habitual encontrar:
- largas distancias de cable,
- instalaciones antiguas,
- temperaturas elevadas,
- canalizaciones saturadas,
- y derivaciones complejas.
Por eso es todavía más importante utilizar:
- protecciones adecuadas,
- materiales de calidad,
- y una correcta configuración.

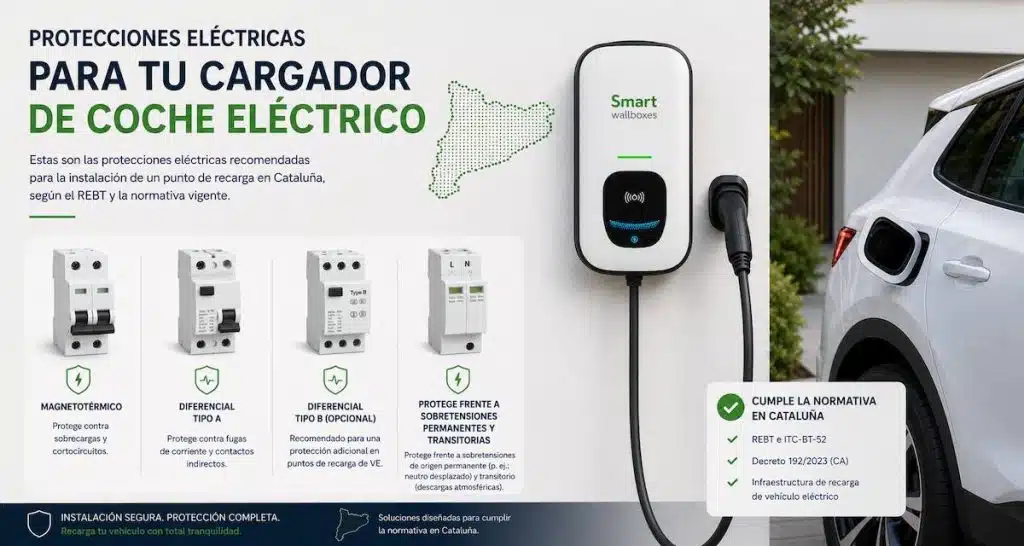

Qué protecciones debe llevar un cargador de coche eléctrico y qué recomendamos en Smart Wallboxes
Cada instalación debe estudiarse individualmente.
No existe una única configuración válida para todos los casos.
Sin embargo, en la mayoría de instalaciones residenciales modernas recomendamos:
- protecciones de calidad profesional,
- diferencial adecuado según el cargador,
- protección contra sobretensiones,
- balanceo dinámico,
- y correcta detección de fugas DC.
Especialmente en instalaciones con:
- placas solares,
- baterías,
- o cargas prolongadas.
La importancia de una instalación profesional
Muchos problemas eléctricos aparecen meses después de la instalación.
Por eso no basta simplemente con “hacer funcionar” el cargador.
Una instalación profesional debe garantizar:
- seguridad,
- estabilidad,
- durabilidad,
- compatibilidad normativa,
- y funcionamiento fiable a largo plazo.
Conclusión
Ante la pregunta ¿qué protecciones debe llevar un cargador de coche eléctrico?, debemos tener en cuenta que las protecciones eléctricas son uno de los aspectos más importantes en cualquier instalación de recarga para vehículo eléctrico.
Y aunque muchas veces el usuario solo se fija en:
- la App,
- el diseño,
- o la potencia del cargador,
la realidad es que una instalación segura y fiable depende principalmente de una correcta protección eléctrica.
Elegir:
- un buen cargador,
- una configuración adecuada,
- y una empresa instaladora especializada,
Marcará la diferencia entre una instalación estable durante años o una fuente constante de incidencias eléctricas.
