La instalación de un cargador para coche eléctrico ya no consiste únicamente en conectar un equipo a la red eléctrica. Con el crecimiento del vehículo eléctrico y la expansión de los puntos de recarga domésticos y comunitarios, la seguridad eléctrica se ha convertido en uno de los aspectos más importantes de cualquier instalación.
Uno de los conceptos técnicos más desconocidos por muchos usuarios —e incluso por algunos instaladores poco especializados— es la detección de fugas DC o detección de corriente residual continua.
Sin embargo, este elemento es absolutamente fundamental para cumplir la normativa vigente, proteger a las personas y garantizar el correcto funcionamiento de las protecciones diferenciales de la vivienda o instalación.
En este artículo técnico vamos a explicar:
- Qué son las fugas DC.
- Por qué aparecen en los cargadores de coche eléctrico.
- Qué dice exactamente la normativa.
- Qué diferencias existen entre cargadores.
- Qué marcas integran detección DC de serie.
- Qué impacto tiene sobre el coste final de la instalación.
- Por qué muchos presupuestos aparentemente baratos pueden incumplir normativa.
¿Qué es una fuga DC en un cargador de coche eléctrico?
Una fuga DC es una corriente residual continua que puede generarse durante el proceso de carga de un vehículo eléctrico.
Los coches eléctricos trabajan internamente con corriente continua para alimentar la batería, aunque la mayoría de cargadores domésticos funcionan en corriente alterna (AC). Durante la conversión energética y la electrónica de potencia del vehículo, pueden producirse pequeñas derivaciones o fugas hacia tierra con componente continua.
El problema aparece cuando esa corriente continua afecta al funcionamiento del diferencial de la instalación.
El gran riesgo de las fugas DC
Un diferencial convencional tipo A puede quedar “ciego” o saturado si existe una fuga continua superior a 6 mA.
Esto significa que:
- El diferencial puede dejar de detectar fugas peligrosas.
- Puede no dispararse ante un contacto indirecto.
- Se pierde la protección de las personas.
- La instalación deja de cumplir normativa.
- Aumenta el riesgo eléctrico.
Por este motivo, la normativa obliga específicamente a incorporar sistemas de detección de fugas DC en instalaciones de recarga para vehículo eléctrico.

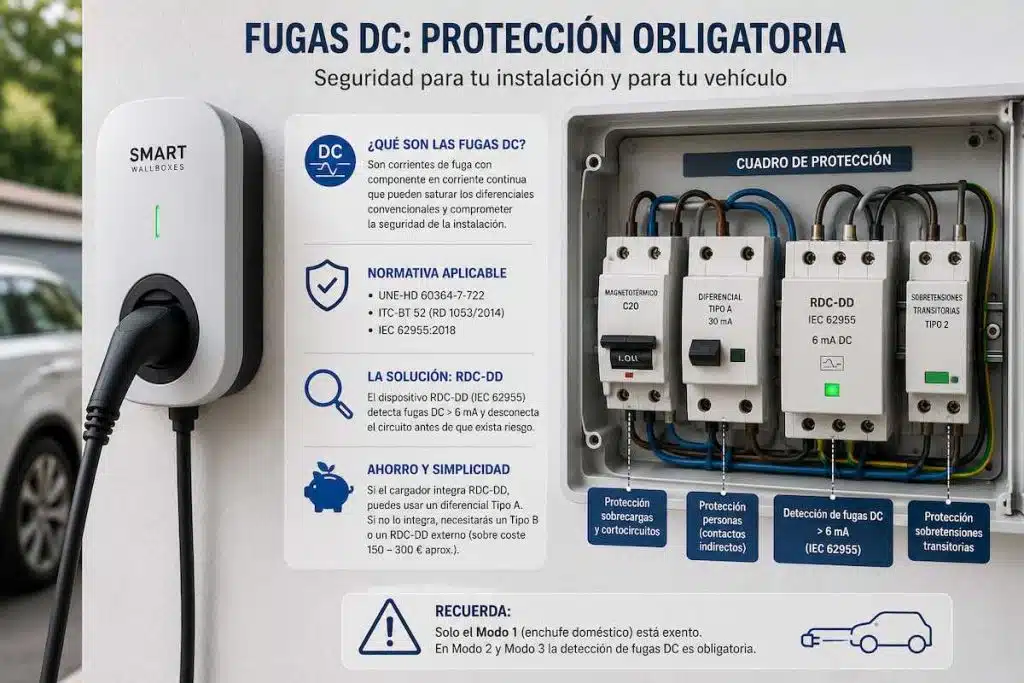

Normativa sobre fugas DC en puntos de recarga
La obligación de detectar fugas DC no es una recomendación comercial ni una mejora opcional.
Es una exigencia normativa.
La referencia principal en España es:
UNE-HD 60364-7-722
Esta norma, aplicada mediante la ITC-BT-52 del Reglamento Electrotécnico de Baja Tensión (REBT), establece que todo punto de recarga en Modo 3 debe disponer de protección frente a corrientes de fuga con componente continua.
La protección puede realizarse de dos maneras:
- Integrada dentro del propio cargador.
- Mediante dispositivos externos instalados aguas arriba.

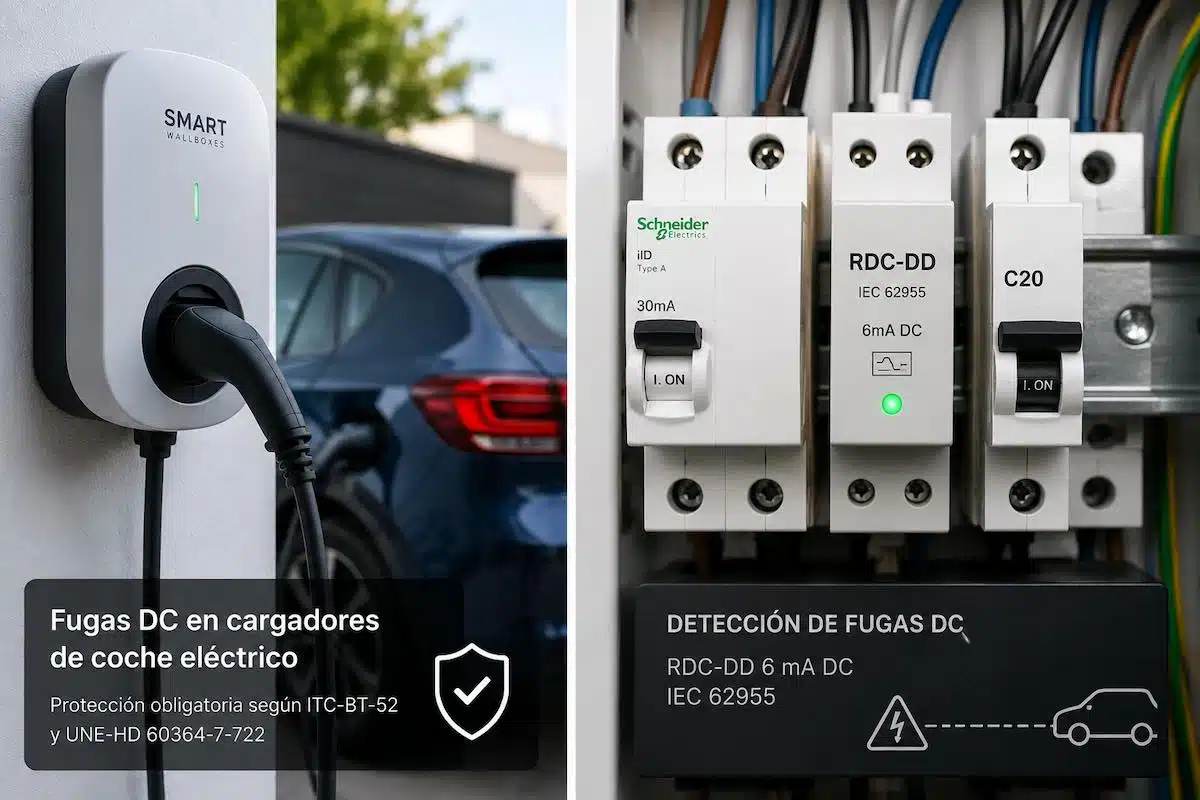

El sistema más utilizado actualmente es el RDC-DD (Residual Direct Current Detecting Device), regulado bajo la norma IEC 62955.
¿Cuándo actúa el RDC-DD?
El RDC-DD detecta fugas continuas superiores a 6 mA y actúa antes de que el diferencial tipo A quede inutilizado.
Gracias a ello:
- Se mantiene la protección diferencial.
- Se evita la saturación magnética.
- Se garantiza la seguridad eléctrica.
- Se cumple la ITC-BT-52.
Diferencia entre diferencial Tipo A y diferencial Tipo B
Este es uno de los aspectos que más confusión genera en las instalaciones de cargadores para coche eléctrico.
Diferencial Tipo A
Es el diferencial habitual utilizado en instalaciones de cargador de vehículo eléctrico.
Detecta:
- Corrientes alternas.
- Corrientes pulsantes.
Pero NO garantiza protección correcta frente a fugas continuas superiores a 6 mA.
Diferencial Tipo B
El diferencial Tipo B sí detecta:
- Corriente alterna.
- Corriente pulsante.
- Corriente continua.
- Corrientes de alta frecuencia.
Por ello puede utilizarse cuando el cargador no incorpora detección DC integrada.
El problema es que:
- Son mucho más caros.
- Incrementan notablemente el coste de instalación.
- No siempre son necesarios si el cargador ya incorpora RDC-DD.
¿Qué cargadores incorporan detección DC integrada?
Actualmente existen diferencias importantes entre fabricantes.
Algunos integran la detección de fugas DC de serie incluso en sus modelos básicos, mientras que otros obligan a instalar protecciones adicionales externas.
Cargadores con detección DC integrada
Estos fabricantes incorporan RDC-DD de serie en sus cargadores de 7,4 kW:
Wallbox Pulsar Plus
El Wallbox Pulsar Plus incorpora RDC-DD interno conforme a IEC 62955.
Ventajas:
- Instalación simplificada.
- Compatible con diferencial Tipo A.
- Menor coste de protecciones.
- Solución compacta.
Orbis Viaris ISI
Toda la gama Orbis Viaris incorpora detector de fugas DC de serie.
Es una de las soluciones más utilizadas en instalaciones residenciales y parkings comunitarios debido a su alta calidad y fiabilidad.
Circutor eHome 5
Incluye protección integrada de 6 mA DC conforme IEC 62955.
Schneider Electric EVlink Home
La gama doméstica incorpora sensor RDC-DD integrado.
ABB Terra AC Wallbox
ABB también incorpora detección DC en todas sus variantes.
Cargadores que NO incorporan detección DC de serie
Aquí es donde aparecen muchos errores en presupuestos low-cost.

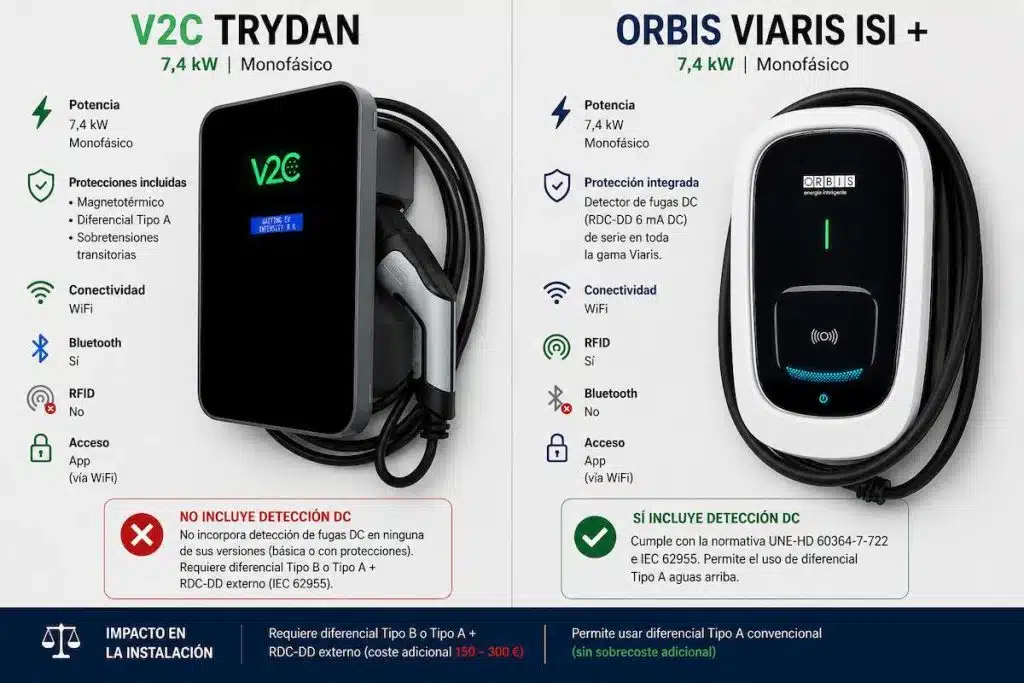

V2C Trydan
El V2C Trydan, incluso en versiones “con protecciones”, no incorpora RDC-DD de serie.
Esto significa que:
- El instalador debe añadir protección adicional.
- Debe instalarse un diferencial Tipo B.
- O un diferencial Tipo A acompañado de un RDC-DD externo.
Muchos usuarios creen erróneamente que el pack “con protecciones” ya cumple toda la normativa.
Sin embargo, normalmente incluye:
- Magnetotérmico.
- Diferencial Tipo A.
- Protección contra sobretensiones.
Pero NO incorpora detección de fugas DC.
Policharger
En algunos modelos básicos, la detección DC es opcional y debe solicitarse expresamente.
Si no se añade:
- La instalación requiere protección adicional externa.
- El presupuesto puede aumentar considerablemente.
Impacto económico de las fugas DC en la instalación
La presencia o ausencia del RDC-DD integrado tiene impacto directo sobre el coste final.
Instalación con RDC-DD integrado
Cuando el cargador incorpora detección DC:
- Basta normalmente con diferencial Tipo A.
- La instalación es más sencilla.
- Menor espacio en cuadro.
- Menor coste.
Coste adicional aproximado:
- Entre 20 € y 60 € en protecciones.
Instalación SIN RDC-DD integrado
Cuando el cargador no incorpora detección DC:
- Debe instalarse diferencial Tipo B.
- O RDC-DD externo.
- Aumenta el material.
- Aumenta el tiempo de instalación.
- Incrementa el espacio ocupado en cuadro.
Sobrecoste habitual:
- Entre 150 € y 300 € adicionales.
Por este motivo, comparar cargadores únicamente por precio puede ser engañoso.
Un cargador aparentemente más económico puede terminar siendo más caro una vez añadidas todas las protecciones obligatorias.
Por qué las fugas DC son especialmente importantes en parkings comunitarios
Las instalaciones en comunidades de vecinos suelen ser técnicamente más complejas.
Existen:
- Líneas largas.
- Centralizaciones de contadores.
- Diferenciales compartidos.
- Derivaciones individuales extensas.
- Posibles interferencias eléctricas.
En este contexto, una mala gestión de las fugas DC puede provocar:
- Disparos intempestivos.
- Saturación diferencial.
- Fallos de protección.
- Problemas de selectividad.
- Incumplimientos normativos.
Por ello, en instalaciones comunitarias profesionales es especialmente recomendable utilizar cargadores con detección DC integrada certificada.
¿Qué dice exactamente la ITC-BT-52?
La ITC-BT-52 regula las infraestructuras de recarga para vehículo eléctrico en España.
Entre otros aspectos define:
- Modos de carga.
- Esquemas de instalación.
- Protecciones obligatorias.
- Canalizaciones.
- Secciones de cable.
- Protecciones diferenciales.
- Seguridad eléctrica.
Respecto a las fugas DC, deja claro que en recarga Modo 3 debe existir protección específica frente a corrientes residuales continuas.
No cumplir este requisito puede implicar:
- Instalación fuera de normativa.
- Problemas con inspecciones.
- Responsabilidad del instalador.
- Riesgos frente al seguro.
- Posibles rechazos en legalización.
Diferencias entre Modo 1, Modo 2 y Modo 3
Modo 1
Carga directa desde enchufe doméstico convencional.
Es el único modo exento de detección DC específica.
Actualmente se considera poco recomendable para uso habitual.
Modo 2
Carga mediante cable portátil con electrónica integrada.
La protección DC suele ir incorporada dentro del propio cable, conforme IEC 62752.
Modo 3
Es el sistema estándar utilizado en wallboxes domésticos y cargadores fijos.
La normativa exige obligatoriamente protección frente a fugas DC.
Cómo saber si un cargador incorpora detección DC
Muchos fabricantes utilizan términos comerciales poco claros.
Por ello es importante revisar:
- Ficha técnica oficial.
- Certificación IEC 62955.
- Especificación RDC-DD.
- Manual técnico.
- Esquemas eléctricos.
No basta con leer:
- “Con protecciones”.
- “Protección avanzada”.
- “Protección completa”.
La detección DC debe indicarse explícitamente.
Errores frecuentes en instalaciones de cargadores
1. Instalar solo diferencial Tipo A
Sin RDC-DD integrado ni externo.
Es uno de los errores más habituales.
2. Pensar que todas las marcas cumplen igual
No todos los fabricantes integran detección DC.
3. Comparar únicamente el precio del cargador
Debe valorarse el coste total de instalación.
4. Utilizar instaladores no especializados
Muchos electricistas generales desconocen las particularidades de la ITC-BT-52.
5. No revisar la ficha técnica real
El marketing comercial puede inducir a error.
Qué recomendamos en Smart Wallboxes
En Smart Wallboxes siempre recomendamos analizar la instalación completa y no únicamente el precio del cargador.
Nuestra prioridad es garantizar:
- Seguridad eléctrica.
- Cumplimiento normativo.
- Fiabilidad a largo plazo.
- Protección diferencial correcta.
- Compatibilidad futura.
- Instalaciones legalizadas.
Por ello solemos priorizar soluciones que incorporan detección DC integrada certificada conforme IEC 62955.
Esto permite:
- Simplificar la instalación.
- Reducir incidencias.
- Optimizar costes.
- Mejorar la seguridad.
- Facilitar el mantenimiento.
Conclusión
Las fugas DC son uno de los aspectos más importantes y menos conocidos de la recarga de vehículo eléctrico.
Aunque muchas veces pasan desapercibidas para el usuario final, tienen impacto directo sobre:
- La seguridad.
- La normativa.
- El funcionamiento del diferencial.
- El coste de instalación.
- La legalización del punto de recarga.
Elegir un cargador con detección de fugas DC integrada puede marcar una gran diferencia tanto a nivel técnico como económico.
Wallbox, Orbis, Circutor, Schneider Electric y ABB incorporan RDC-DD de serie en muchos de sus modelos domésticos, simplificando la instalación y permitiendo el uso de diferenciales Tipo A convencionales.
En cambio, otros equipos requieren protecciones adicionales externas para cumplir la ITC-BT-52 y la UNE-HD 60364-7-722.
Por ello, antes de instalar un cargador para coche eléctrico, es fundamental contar con un instalador especializado que conozca en profundidad la normativa y diseñe correctamente toda la protección eléctrica de la instalación.
